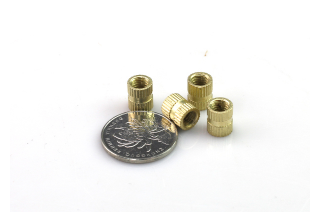

一、以下是普通型电表箱铜镶件预埋的部分参数:
1、普通电表箱铜镶件特点
① 可以允许比较少量的肉厚设计;
② 也可以使用相反方向的双斜花纹纹路的设计,有效的与塑胶紧密结合在一起扭拉力极强;
③ 可以使用热熔方式以及超音波方式来快速的进行装置;
④ 在阶段性之外径设计,逐渐进入式嵌入到塑胶当中,原材料塑胶不容易出现龟裂。
2、电表箱外壳塑胶孔径设计
① 铜镶件的规格以及塑胶孔的建议值,可以根据需求情况来参考;
② 电表箱外壳塑胶成型之后,内孔径和脱模的斜度应该在1度之内;
③ 并且塑胶内孔径公差的参数值请设在0-0.10毫米之间;
④ 塑胶内孔的上方可以不需要设计导角。
3、塑胶孔的肉厚
① 建议肉厚值数可以参考相关的规格表;
② 肉厚可以看做不同的塑胶材质来进行调整,有必要时请于相关的技术人员进行测试。
4、电表箱铜镶件装置
① 可以使用热熔、超音波或者是射出成型中进行埋入电表箱铜镶件;
② 热熔的温度不允许超过塑胶材质的熔点,并且应该低于熔点10℃-20℃;
③ 在使用热熔或者是超音波埋入的铜镶件时候,应当设定它的压力、速度、时间,需要观察所用到的铜镶件规格以及塑胶的材质种类来进行调整理想的值数;
④ 在射出成型当中预埋入镶件时候,请一定要注意模具上面所用到的套筒尺寸,需要配合镶件之内孔径公差范围,不能够大于公差范围的下限参数,在电表箱外壳开模前咨询相关的技术人员取得相关的建议值数。
二、以下是迷你型电表箱铜镶件预埋的部分参数:
1、迷你电表箱铜镶件特点
① 针对迷你型电表箱铜镶件产品设计;
② 可以有效的节省了塑胶肉厚空间的设计;
③ 并且可以防止铜镶件的齿牙滑牙;
④ 在外形方面是无方向型,有效的方便了自动养料加工。
2、迷你电表箱外壳塑胶孔径设计
① 铜镶件的规格以及塑胶孔的建议值,可以根据需求情况来参考;
② 表箱外壳塑胶成型之后,内孔径和脱模的斜度应该在0.5度之内;
③ 并且塑胶内孔径公差的参数值请设在0-0.05毫米之间;
④ 塑胶内孔的上方可以不需要设计导角。
3、迷你电表箱铜镶件装置
① 在迷你型设计当中适合用于射出成型或者是热熔加工;
② 在射出成型预埋的时候,请一定需要注意模具中的套筒尺寸大小,为了能够方便铜镶件置入到模具当中去。
③ 套筒的尺寸大小公差数值请参考相关的建议值或者是与技术人员洽谈;
④ 在电表箱铜镶件热熔加工的时候,温度要比塑胶原材料低10℃-20℃。
⑤ 在使用热熔加工埋入的铜镶件时候,应当设定它的压力、速度、时间,需要观察所用到的铜镶件规格以及塑胶的材质种类来进行调整理想的值数;
4、迷你塑胶孔的肉厚
① 建议肉厚值数可以参考相关的规格表;
② 肉厚可以看做不同的塑胶材质来进行调整,有必要时请于相关的技术人员进行测试。
5、测试数据
公司有专门的精密仪器,针对常用的塑胶材料可以做出各类的电表箱铜镶件的承受拉力测试。
